■ 产品介绍
适用于高炉热风炉系统的煤气、烟气、空气、冷风等官道上。用作冷风阀、煤气(空气)切断阀、煤气(空气)燃烧阀、烟道阀等。传动方式:液动、电动或根据用户要求配置。结构尺寸也可按用户需求或现场条件制作。

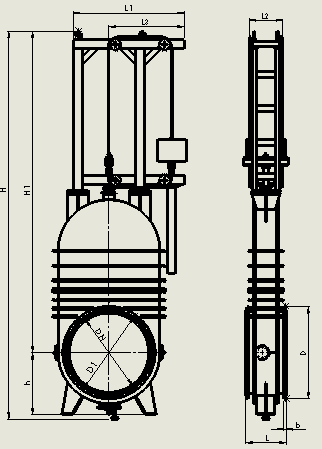

■ 主要尺寸、参数
|
|
|
|
|
|
|
|
|
|
|
|
|
|---|
DN | D | D1 | L | b | n-d | 孔位 | h | H | H1 | L1 | L2 | L3 |
500 | 715 | 650 | 430 | 30 | 20-23 | P | 450 | 3525 | 2520 | 1130 | 610 | 795 |
600 | 780 | 725 | 500 | 30 | 20-23 | P | 500 | 3600 | 2825 | 1095 | 610 | 760 |
700 | 860 | 810 | 500 | 30 | 24-18 | T | 550 | 4210 | 3610 | 1200 | 610 | 815 |
800 | 1075 | 1020 | 650 | 30 | 24-30 | P | 600 | 4400 | 3539 | 1330 | 610 | 900 |
900 | 1120 | 1050 | 700 | 40 | 28-33 | P | X | 4600 | 3750 | 1507 | 610 | 932 |
1000 | 1280 | 1200 | 850 | 45 | 28-33 | P | X | 5755 | 4465 | 1760 | 610 | 1180 |
1100 | 1400 | 1340 | 900 | 45 | 32-34 | T | 750 | 6300 | 5060 | 1830 | 670 | 1245 |
1200 | 1510 | 1410 | 860 | 45 | 36-44 | P | 850 | 5985 | 4985 | 1905 | 670 | 1265 |
1300 | 1830 | 1760 | 900 | 45 | 36-44 | P | 960 | 6840 | 5659 | 2000 | 670 | 1355 |
1400 | 1620 | 1560 | 900 | 45 | 36-44 | P | 970 | 7250 | 5980 | 2090 | 720 | 1405 |
1500 | 1785 | 1690 | 930 | 50 | 4-48 | P | 960 | 7280 | 5965 | 2650 | 720 | 1450 |
1600 | 1915 | 1820 | 930 | 50 | 40-48 | P | 960 | 7460 | 6100 | 2650 | 720 | 1860 |
1700 | 2015 | 1920 | 930 | 50 | 44-47 | P | 1100 | 8100 | 6600 | 2700 | 720 | 1890 |
1800 | 2180 | 2080 | 970 | 55 | 44-52 | P | 960 | 8615 | 7110 | 2750 | 720 | 1910 |
1900 | 2340 | 2240 | 970 | 60 | 48-52 | P | 1200 | 8865 | 7365 | 2800 | 720 | 1950 |
2000 | 2500 | 2390 | 1050 | 60 | 52-56 | P | 1350 | 9696 | 7943 | 2900 | 720 | 2050 |
2100 | 2700 | 2590 | 1050 | 60 | 48-56- | P | 1300 | 9835 | 8410 | 3060 | 752 | 2150 |
2200 | 2810 | 2720 | 1050 | 60 | 52-56 | P | 1350 | 10636 | 8668 | 3160 | 752 | 2210 |
